tkosm - Bearbeiten von GPX-Tracks und Erzeugen von Tourenkarten

Download, Technik und Lizenz

Download (Linux Binary) - changes.txt - Anleitung

Zusätzlich werden die Programme gpsbabel für das Auslesen von GPS-Geräten, unzip zum Auspacken der SRTM-Files sowie (falls vorhanden) pdftk zum Komprimieren der PDF-Ausgabe benötigt. Die Bibliothek Cairo muss installiert sein.

Das Programm ist ein Tcl-Starpack und kann mittels SDX ausgepackt werden. Es werden zwei binäre Erweiterungen benutzt (s.u.).

Das Programm tkosm steht unter der BSD-Lizenz.

Möglichkeiten

Auslesen von GPS-Tracks aus GPS-Geräten mittels gpsbabel oder direktes Einlesen von GPX-Dateien
Anzeige von OpenStreetMap-Daten mit dem Track
Anzeigen von Höhenprofilen.
Zuordnen von Fotos zum Track über die EXIF-Information.
Bearbeiten von Trackpunkten, Setzen von POI auf Trackpunkte
Erzeugen von Tourenkarten als PDF, PNG und SVG (geplant)
Ausgabe des Tourenprofils als PDF und PNG
Einfügen von Höhenlinien aus den SRTM-Daten (automatischer Download möglich) in die erzeugten Karten
Vereinfachen von Tracks für die Anzeige mit Google Maps und OpenStreetMap
Erzeugen des HTML-Dateirahmens für Google-Maps- und OpenStreetMap-Karten
Zuordnen von Fotos mit EXIF-Datum zu Trackpunkten
Zeichnen von Routen und Hochladen auf entsprechende GPS-Empfänger

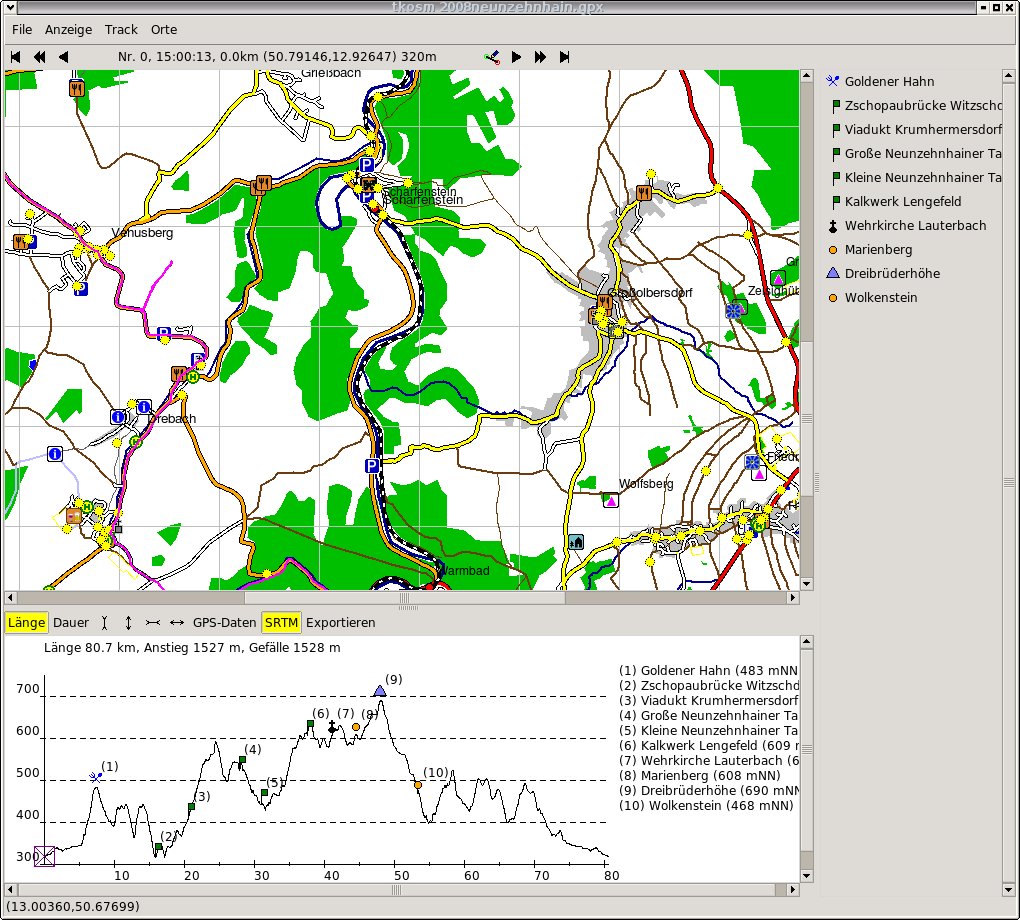

Screenshots und Beispiele

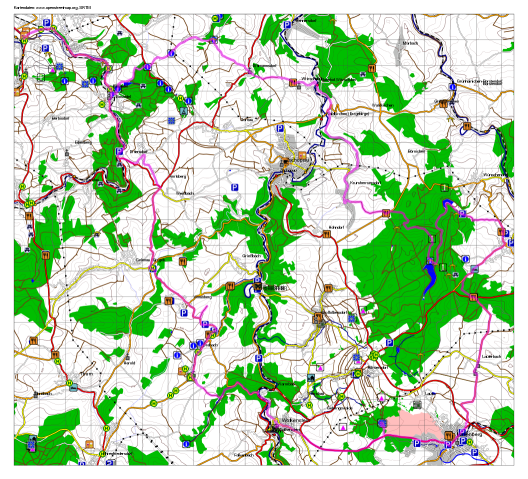

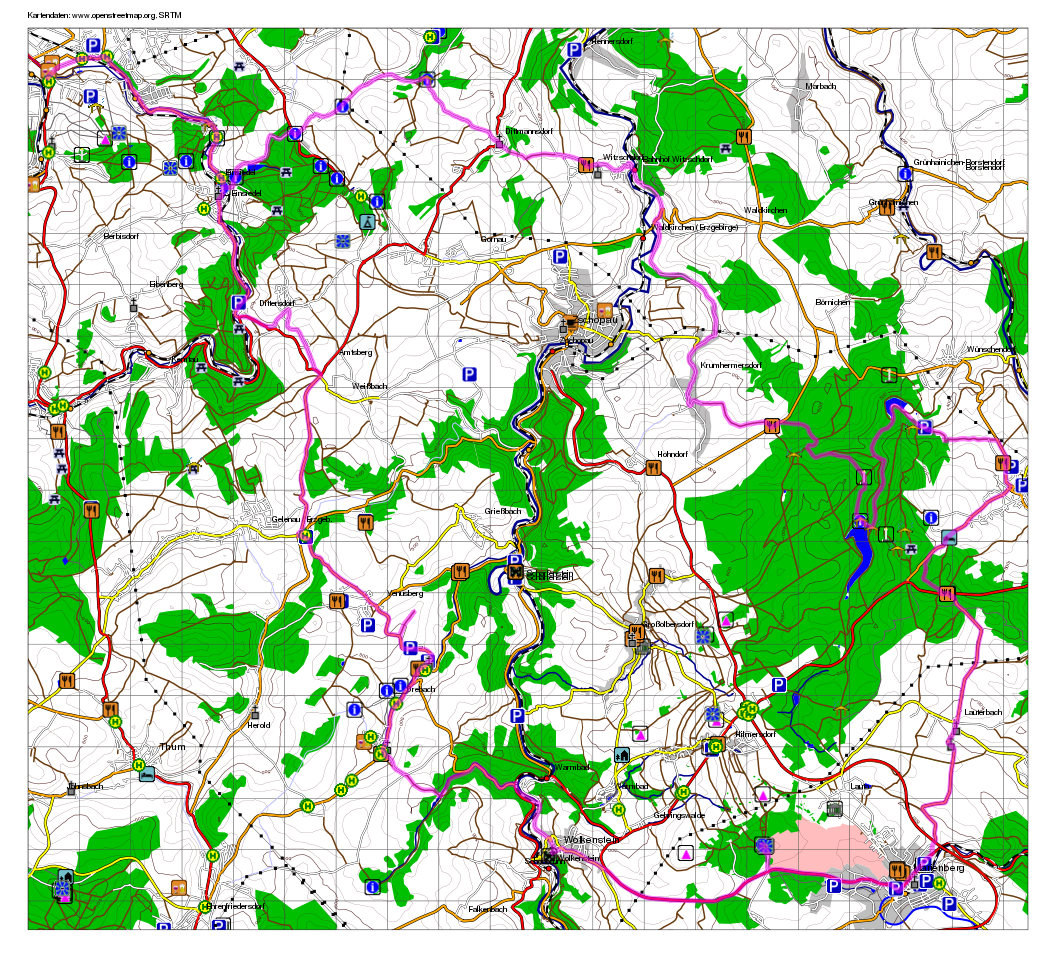

Generierte Karte als PNG (auf 50% verkleinert, Klick zeigt Originalgröße):

und als PDF, aufgeteilt auf mehrere A4-Blätter, Maßstab 1:50.000.

Höhenprofil:

Online-Anzeige mit Google Maps und. OpenStreetMap.

Individuelle Darstellung

Kopieren Sie das File style.xml nach $HOME/.tkosm und passen Sie es an. Eigene Icons können im Verzeichnis $HOME/.tkosm/icons im GIF-Format bereitgestellt werden. Diese werden vorrangig vor den eingebauten Icons verwendet.

cairotcl

Für das Rendern der Karten wird die Graphikbibliothek Cairo mit einer Tcl-Schnittstelle benutzt.

Download Tcl-Schnittstelle für Cairo

srtm

Das Errechnen der Höhenlinien aus den SRTM-Daten erfolgt aus Performancegründen in einer C-Routine.
